Mastermatrix 106CSB
Крупноформатный автоматический высекальный пресс (9000 листов/ч)
Запросить стоимость
Смотреть видео
Высекальный пресс Mastermatrix 106CSB новейшего поколения - это высокоскоростное промышленное оборудование для автоматической высечки, удаления облоя и вырубки заготовок, разработанное для работы с упаковочной и полиграфической продукцией премиального уровня. Машина сочетает производительность до 9000 листов в час, интеллектуальные системы автоматизации и высокоточную электронную приводку листа, обеспечивая стабильную работу даже при максимальных производственных нагрузках.
Секция вырубки заготовок оборудована быстрозажимной системой коробочного инструмента, автоматическим устройством укладки и подсчета листов, а также системой непрерывной приемки без остановки машины. Автоматическая система выгрузки совместима с европаллетами размером 1200×800 мм, что повышает удобство интеграции в современные производственные линии.
Высекальный пресс Mastermatrix 106CSB поддерживает работу с листами форматом до 1060×760 мм, обеспечивает рабочее давление до 260 тонн и подходит для обработки бумаги и картона плотностью 90-2000 г/м², а также гофрокартона толщиной до 2 мм.
Технические характеристики
| Макс. формат листа | 1060×760 мм |
| Мин. формат листа | 400×350 мм |
| Макс. формат высечки | 1060×745 мм |
| Внутренний размер рамки под штамп | 1096×770 мм |
| Поле захвата | 9-17 мм |
| Характеристики материала | Бумага или цельный картон плотностью 90-2000 г/м² (0.1-2 мм) Гофрокартон ≤ 2 мм (плоскостность менее 20 мм/м²) |
| Макс. рабочее давление | 260 тонн |
| Макс. рабочая скорость | 9000 листов/ч* |
| Высота стопы подачи | До 1800 мм (включая паллету) |
| Высота стопы приемки | До 1500 мм (включая паллету) |
| Мощность основного двигателя | 15 кВт |
| Полная установленная мощность | 40 кВт |
| Вес машины | 22 тонны |
| Габариты | 10.20×6.16×2.94 м |
| Требования к источнику сжатого воздуха | Давление: 0.65-0.7 МПа Расход воздуха: >0.8 м³/мин |
| *Скорость и точность работы машины могут различаться в зависимости от модели оборудования. | |
Ключевые особенности

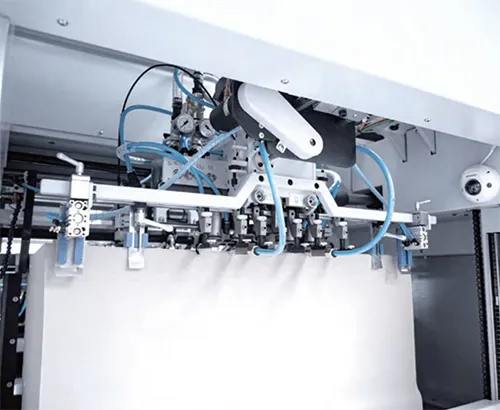

Секция подачи
- Сервоприводная система подачи бумаги с синхронизацией с основной машиной
- Автоматическая регулировка положения головки самонаклада и системы бокового раздува в соответствии с параметрами задания (Master Feeder)
- Автоматическая коррекция стопы
- Автоматическая электрическая регулировка высоты головки самонаклада
- Ультразвуковая система обнаружения двойного листа
- Механическое устройство обнаружения двойного листа 3-его поколения
- Встроенная рама прижимных роликов с возможностью регулировки
- Основная и вспомогательная подача бумаги с сервоприводом
- Электронная система приводки листа MasterSet
- Совместимость с европаллетами размером 1200×800 мм
- Полностью автоматический Master Feeder (опция, используется совместно с системой Feeder Logistic)

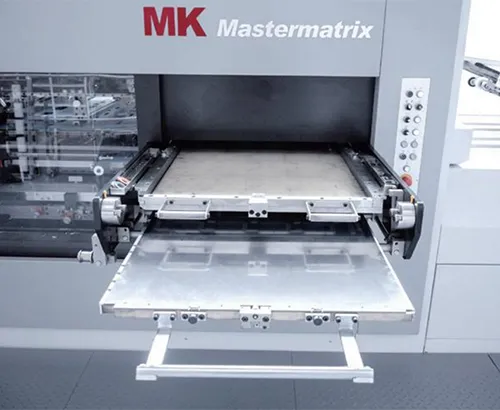

Секция высечки
- Основной узел нового поколения, высокоскоростная кинематическая кривая и стабильная система контроля температуры масла
- Делительный механизм увеличенного угла улучшающий плавность прохождения бумаги
- Быстрозажимная полимерная плита нового поколения
- Быстрозажимной механизм стальной плиты
- При неправильной подаче листа система автоматически выполняет принудительное раскрытие и активирует систему фиксации бумаги
- Сервоавтоматическая система регулировки давления
- Двустороннее пневматическое фиксирующее устройство с управлением одной кнопкой, не требующее специальных инструментов для наладки

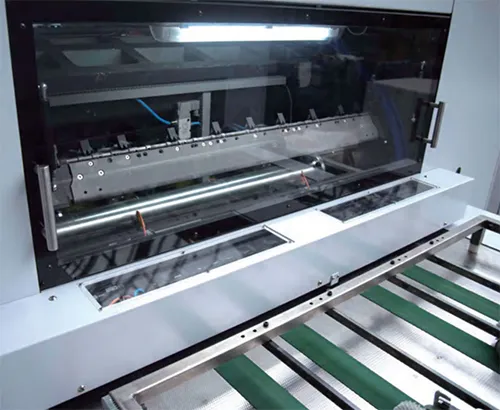

Система MasterSet
- Высокоскоростные датчики изображения и фазовые датчики обнаружения листа
- Поддерживается обнаружение цветовых меток, печатных рисунков, края листа и других режимов
- Сервоуправление системой приводки листов
- Автоматическая коррекция отклонений и широкая адаптивность значительно снижают вероятность остановок оборудования
- Бесконтактная транспортировка бумаги предотвращает появление царапин на поверхности листа

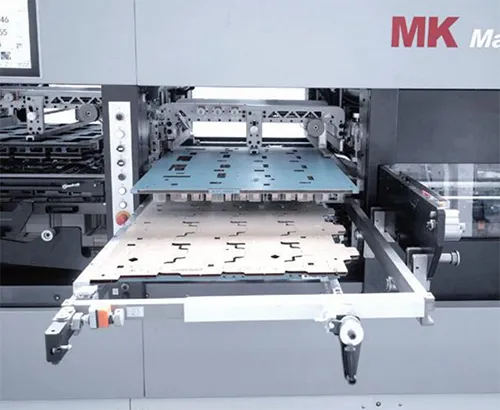

Секция удаления облоя
- Быстрозажимная система инструментов удаления облоя 2-ого поколения
- Устройство тонкой регулировки с цифровой индикацией
- Система центрирования инструмента удаления облоя
- Пневматический подъем верхней рамки инструмента для удаления облоя
- Вакуумная пластина нового поколения для стабильного прохождения бумаги на высокой скорости

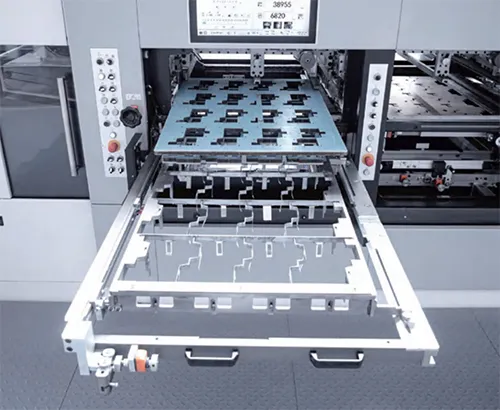

Секция вырубки заготовок
- Быстрозажимная система коробочного инструмента
- Устройство тонкой регулировки с цифровой индикацией
- Система центрирования коробочного инструмента
- Пневматическое подъемное устройство верхней рамки секции разделения коробок
- Автоматическое устройство для укладки и подсчета листов
- Автоматическое устройство непрерывной приемки без остановки машины
- Автоматическая система выгрузки совместима с европаллетами размером 1200×800 мм
- Вакуумная пластина нового поколения для стабильного прохождения бумаги на высокой скорости

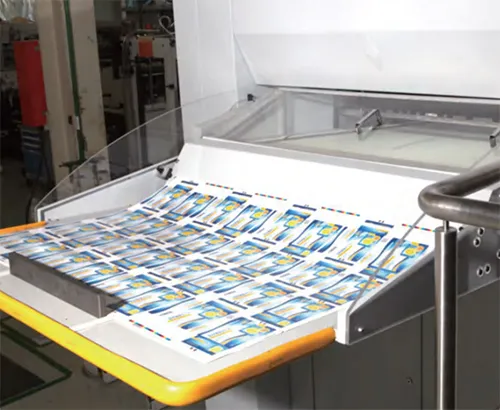

Секция удаления тестовых листов
- Система транспортировки кромочных отходов
- Устройство отбора образцов без остановки машины
- Система управления демпфирующей щеткой с сервоприводом

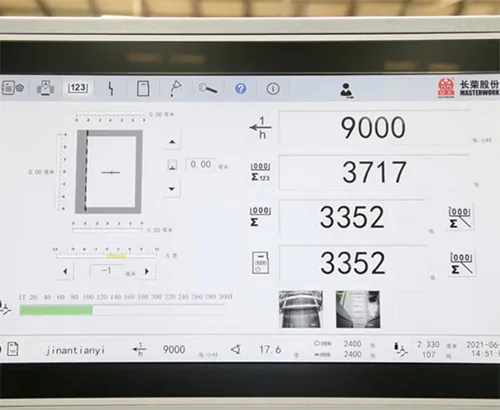

Система управления
- Промышленная компьютерная система управления IPC
- Поддержка интеграции с Heidelberg Prinect
- Два 21.5-дюймовых полноцветных сенсорных HMI-дисплея (с человеко-машинным интерфейсом)
- Система управления рецептами производственных заданий для быстрого переключения между задачами
- Система видеомониторинга с функциями записи и воспроизведения (опциональная функция)
- Встроенная система мониторинга статистики производственных данных
- Интуитивно понятный и лаконичный интерфейс и панель управления
- Полная сертификация по стандарту GS
- Облачный сервис Masterwork для удаленной диагностики и мониторинга
