MK 1300CSB W

Автоматический высекальный пресс с рулонной подачей (9000 листов/ч)

Запросить стоимость

Смотреть видео

Автоматический высекальный пресс с рулонной подачей материала Intelligent MK1300CSB W - это высокопроизводительное промышленное оборудование для автоматической высечки, удаления облоя и разделения заготовок, разработанное для обработки упаковочной продукции из бумаги и картона в рулонах.

Машина поддерживает работу с рулонами диаметром до 1600 мм и оборудована платформой для склейки полотна бумаги большого формата. Система автоматически определяет и рассчитывает диаметр рулона, а также подает сигнал при окончании бумаги, повышая надежность и непрерывность производственного процесса.

Intelligent MK1300CSB W поддерживает работу с материалами плотностью 180-500 г/м², полотном шириной до 1300 мм и максимальным размером высечки 1300×945 мм. Максимальная линейная скорость машины составляет 90 м/мин, а рабочее давление достигает 250 тонн.

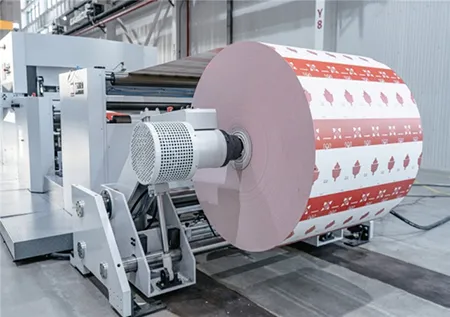

Секция размотки

• Лазерная система предварительного позиционирования при замене рулона
• Гидравлическая система смены рулона
• Максимальный диаметр размотки: 1600 мм
• Платформа для склейки полотна бумаги большого формата
• Размоточный зажим использует систему натяжной фиксации
• Автоматическое определение и расчет диаметра рулона с функцией сигнализации при окончании бумаги

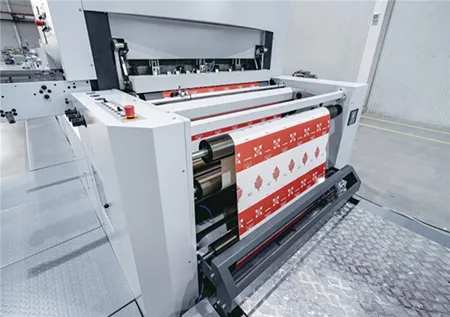

Секция подачи бумаги

• Электронная система позиционирования листа по передним упорам с трехцветным датчиком метки
• Высокоточная система коррекции отклонения с переключением между коррекцией по линии/краю
• Для подачи бумаги используется энкодерный привод с динамической коррекцией подачи
• Подающий качающийся рычаг приводится в действие серводвигателем, а цилиндр управляется пневматической системой для реализации прерывистой тестовой подачи внутри формовочного узла
• Система складывания и выравнивания бумаги с функциями контроля усилия и сигнализацией о превышении установленного давления

Основная секция высечки

• Усиленная конструкция подвижной платформы
• Электрическая регулировка давления
• Пневматическая система фиксации штанцформы
• Синхронная система точной регулировки нижней плиты рамы штанцформы

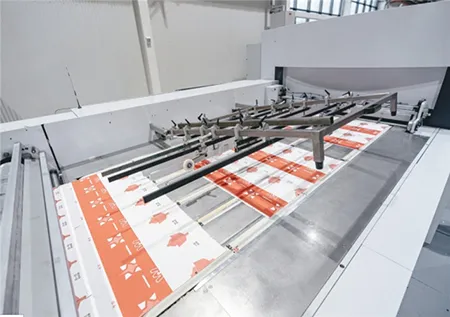

Секция транспортировки бумаги

• Разделение высеченных листов на отдельные
• Система выброса листов и позиционирования ремней
• Ролики удаления отходов с энкодерным приводом
• Автоматическая регулировка угла выброса
• Транспортировочный стол с синхронным ремнем, поддерживающий предварительное позиционирование разделенных листов

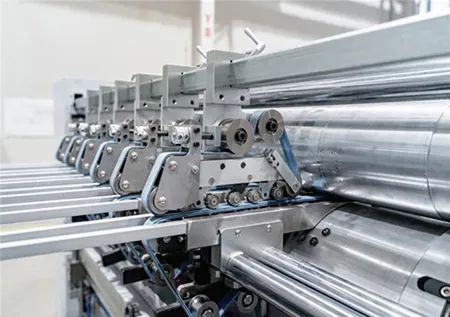

Секция удаления облоя

• Роликовое устройство удаления облоя требует установки очищающих игл только на ролик, что упрощает монтаж, исключает необходимость использования очистной плиты и снижает затраты
• Регулировка подачи бумаги по вертикали и горизонтали
• Оснащена конвейерной лентой для удаления кромочных отходов за пределы машины (параметры системы определяются клиентом)

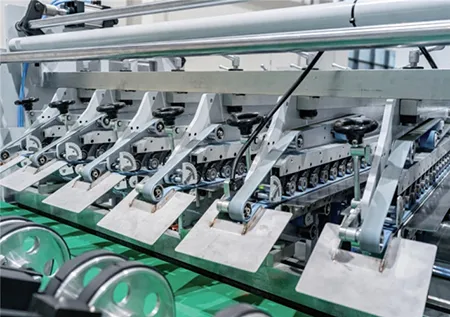

Секция разделения

• Независимая система разделения с верхним и нижним ремнем с возможностью регулировки их угла прижима
• Пневматический подъем верхнего прижимного ремня
• Поддерживает различные типы продукции

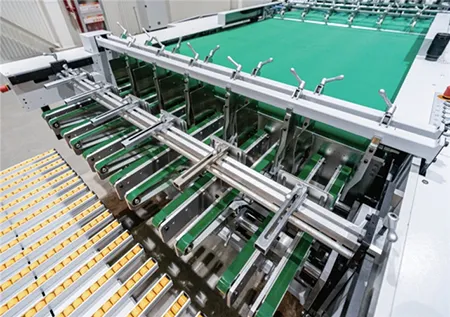

Секция приемки

• Каскадная укладка продукции
• Автоматическая укладка стопы (опциональная функция)
• Автоматический подсчет и разделение
• Пневматическое устройство встряхивания стопы
• Автоматический подъем и вывод стоп готовых изделий

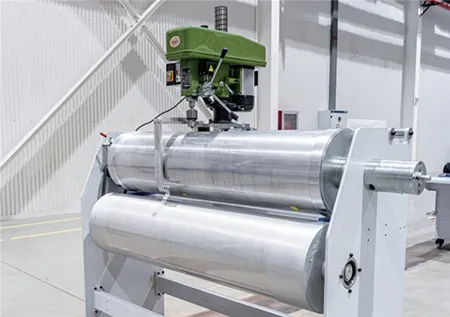

Оснастка удаления облоя

• Пробивная оснастка для игл очистки отходов нижнего барабана

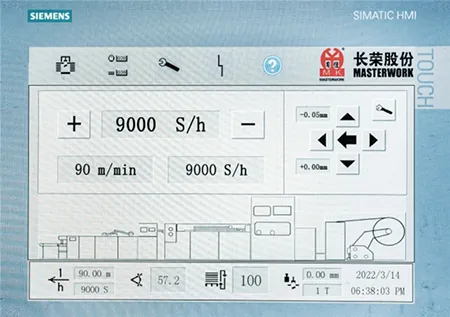

Человеко-машинный интерфейс управления

• Сенсорный экран высокого разрешения
• Система управления
• Графический интерфейс управления

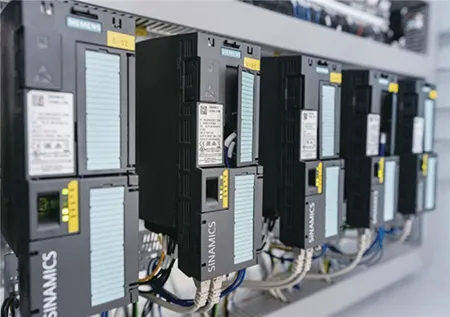

Система управления Siemens

• Система управления многопоточной насосной связкой
• Независимые приводы механизмов
• Система позиционирования по цветовой метке
• Импортный контроллер движения
