Multimatrix 60FC
Компактный автоматический пресс для горячего тиснения фольгой (5500 листов/ч)
Запросить стоимость
Смотреть видео
Multimatrix 60FC - это компактное оборудование, объединяющее функции высечки и горячего тиснения в одной машине. Она специально разработана для производства коротких и средних тиражей, обеспечивая высокую гибкость при выполнении полиграфических и упаковочных работ.
Машина Multimatrix подходит для выполнения коротких тиражей различной продукции, такой как папки для презентаций и почтовая продукция нестандартной формы. При максимальном формате листа 450×600 мм (17.72×23.62 дюйма) оборудование также может выполнять горячее тиснение и конгрев на складных картонных коробках.
Скорость работы до 5500 листов/ч предлагает эффективное производство коротких и средних тиражей печатной бумажной или картонной продукции.
Технические характеристики
| Модель | Multimatrix60FC |
| Макс. формат листа | 600×450 мм |
| Мин. формат листа | 250×175 мм |
| Макс. размер высечки | 590×430 мм |
| Поле захвата | 9-17 мм |
| Внутренний размер рамки под штамп | 610×452 мм |
| Характеристики материала | Картон плотностью 120-600 г/м² и толщиной 0.15-0.8 мм |
| Точность высечки | ≤±0,10 мм (высечка и стандартное тиснение фольгой) |
| Макс. рабочее давление | 80 тонн |
| Макс. скорость | 5500 листов/ч (высечка и стандартное тиснение фольгой) |
| Макс. высота стопы самонаклада | 850 мм (включая паллету) |
| Макс. высота стопы приемки | 850 мм (включая паллету) |
| Габариты | 3100×1980×2300 мм |
| Вес машины | 5300 кг |
| Мощность | 26.3 кВт |
| Требования к подаче воздуха | Давление: 0.6-0.7 МПа Расход воздуха: 1.0 м³/мин |
Ключевые особенности

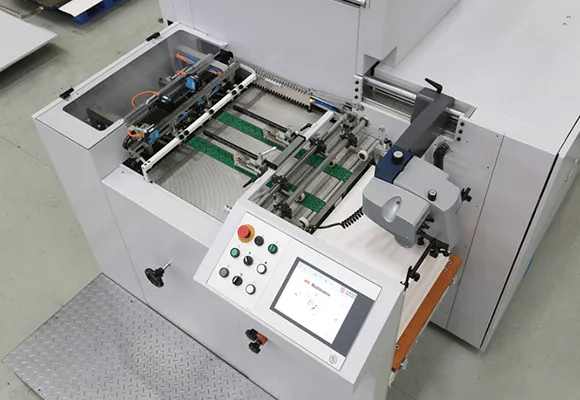

Секция подачи
- Привод самонаклада осуществляется серводвигателем
- Автоматическое подъемное устройство подачи бумаги поддерживает непрерывность производственного процесса и упрощает работу оператора
- Поточная система подачи листов
- Ручная регулировка вертикального и горизонтального положения головки самонаклада
- Система защиты от столкновений снижает риск повреждения узлов оборудования и повышает безопасность эксплуатации
- Встроенная система бокового раздува и боковой ограничитель
- Вакуумный стол подачи поддерживает надежную фиксацию материала и повышает точность транспортировки листов
- Ручное подъемное устройство рамы подачи бумаги
- Ультразвуковая система контроля двойного листа
- Импортный ремень подачи
- Система MasterSet обеспечивает высокоточную приводку и стабильное позиционирование листа во время работы машины

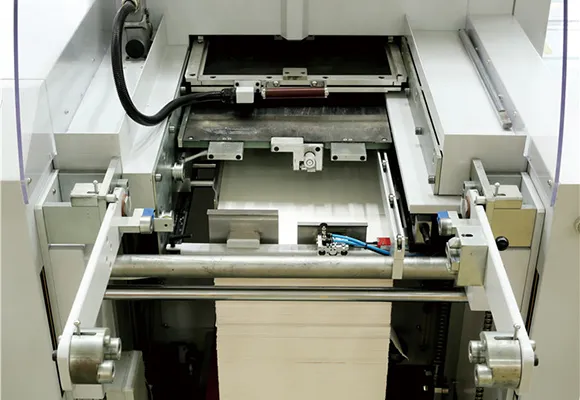

Основная секция машины
- Привод основной машины и захватных планок управляется сервоприводом
- Сервоавтоматическая система регулировки давления повышает точность настройки
- Регулируемая высекальная плита со стальными пластинами 2+2 мм
- Автоматическая система управления и электронный кулачок для регулирования последовательности операций
- Система опрокидывания высекальной штанцформы упрощает обслуживание и ускоряет замену инструмента
- Двунаправленное пневматическое устройство фиксации высекальной штанцформы
- Регулируемая высекальная плита с пневматической системой фиксации
- Быстросменная сотовая плита
- Быстрозажимная высекальная штанцформа

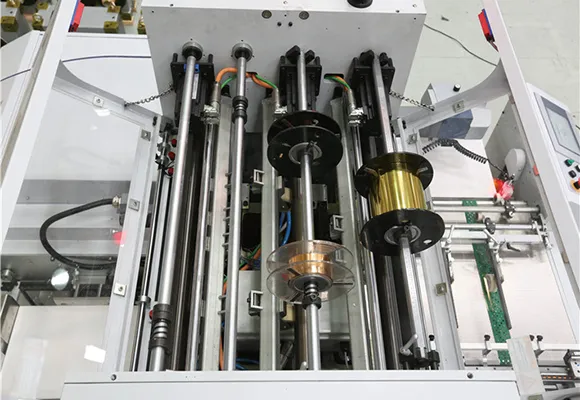

Секция тиснения фольгой
- Два вала подачи фольги с системой намотки/размотки, управляемой серводвигателем
- Устройство раздува и разделения предотвращает слипание листов и поддерживает стабильную подачу материала
- Система контроля количества фольги
- Автоматическая регулировка узла намотки обрезков использованной фольги
- Пневматический подъем прижимного резинового ролика упрощает настройку оборудования и повышает удобство эксплуатации

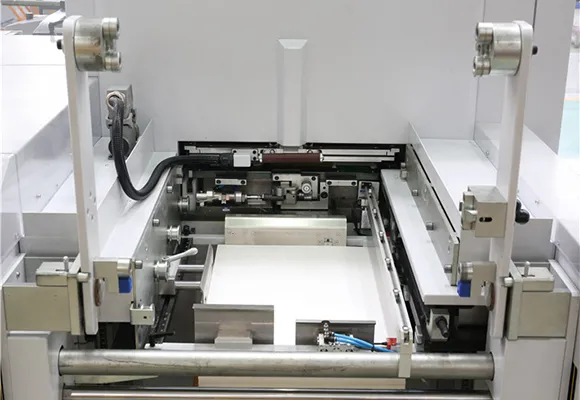

Секция приемки
- Двунаправленное пневматическое устройство выравнивания листов
- Автоматическая система опускания приемки поддерживает стабильную работу машины при высокой производительности
- Система вставки разделительных листов с функцией подсчета (опциональная функция)

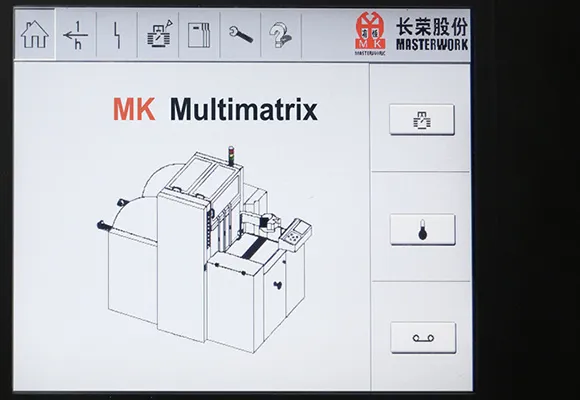

Система мониторинга
- Импортный полноцветный человеко-машинный интерфейс с дисплеем 10.4 дюйма
- Эргономичная панель управления упрощает настройку оборудования и контроль производственного процесса
- Сервоприводы MC и другие компоненты поставляются ведущими европейскими производителями
- Соответствует стандарту GS
- Модуль безопасности и система контроля защитных цепей
- Двухконтурная резервная система сенсорного управления
- Система контроля температуры с функцией резервной защиты, предотвращающей чрезмерное повышение температуры системы

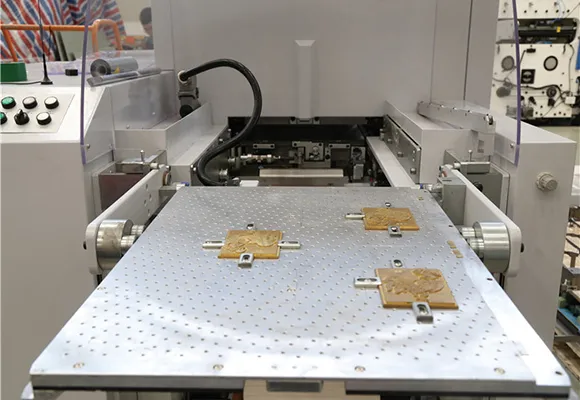

Быстросменная сотовая плита
- Прямой монтаж нагревательных элементов в сотовую плиту
- Время нагрева: 15-20 минут
- Низкие теплопотери
- Теплоизоляционный слой над нагревательными элементами
- Замена штанцформы возможна без ожидания охлаждения системы
- Изменение давления при высечке: ±0.03 мм
- Четыре температурные зоны с диапазоном 40-180 °C позволяют гибко настраивать параметры нагрева под различные материалы и типы фольги

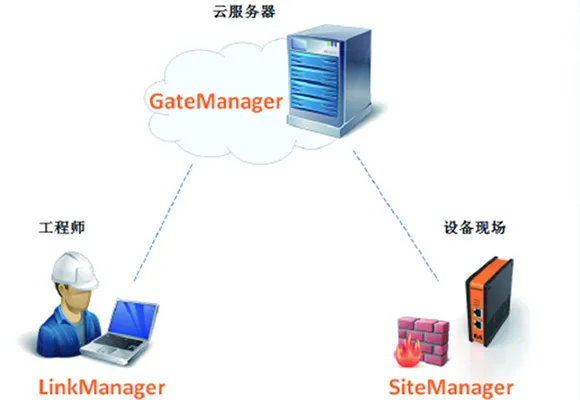

Система удаленного мониторинга
- Защищенные каналы удаленного подключения на базе SSL/TLS
- Поддержка удаленной диагностики оборудования
- Контроль технического состояния оборудования
- Удаленное обнаружение неисправностей и диагностика
