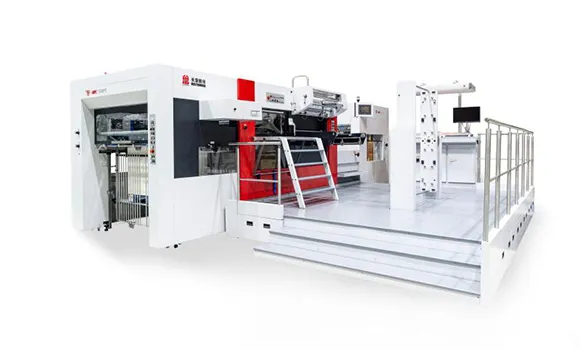

Easyfoil 130FC
Автоматический пресс для горячего тиснения фольгой (6000 листов/ч)
Запросить стоимость
Смотреть видео
Пресс горячего тиснения фольгой Easyfoil 130FC предназначен для двустороннего горячего тиснения упаковочной и полиграфической продукции. При совместной работе с высекальным прессом Ecocut 130CS с секцией удаления облоя оборудование формирует единую линию послепечатной обработки для производства складной упаковки.
Easyfoil 130FC поддерживает производительность до 6000 листов в час и работу с листами форматом до 1300 мм и плотностью материалов от 90 до 2000 г/м². Максимальное давление тиснения составляет порядка 300 тонн.
Помимо указанных функций данная модель оснащается системой управления горячим тиснением MP2020 с поддержкой регулировки давления без остановки машины. Обновленный интерфейс управления поддерживает интеграцию с современными системами управления производством.
Технические характеристики
| Модель | Easyfoil 130FC |
| Макс. формат листа | 1300×960 мм |
| Мин. формат листа | 550×450 мм |
| Макс. размер высечки | 1300×945 мм |
| Макс. размер тиснения | 1300×940 мм (по направлению движения машины) |
| Поле захвата | 9-17 мм |
| Характеристики материала | Картон: 0.1-2 мм (90-2000 г/м²) Гофрокартон: макс. 4.0 мм, плоскостность < 20 мм/м² |
| Макс. рабочее давление | 300 тонн |
| Точность высечки | ≤±0.10 мм (высечка и горячее тиснение) ≤±0.20 мм (опциональное голографическое тиснение фольгой) |
| Макс. скорость высечки | 6000 листов/ч |
| Макс. высота стопы на самонакладе | 1300 мм (включая деревянную паллету) |
| Макс. высота стопы на приемке | 1100 мм (включая деревянную паллету) |
| Зоны электрического нагрева | 20 зон (индивидуальная регулировка температуры в диапазоне 40-180 ℃) |
| Макс. диаметр рулона фольги | По направлению машины/продольная подача: 250 мм Поперечная подача: 200 мм |
| Ширина фольги | 20-1300 мм |
| Мощность основного двигателя | 15 кВт |
| Вес машины | 25 тонн |
| Габариты | 7481×5124 (включая рабочую платформу)×2480 мм |
| Требования к источнику сжатого воздуха | Давление: 0.6-0.7 МПа Расход воздуха: ≥ 0.8 м³/ч |
Ключевые особенности

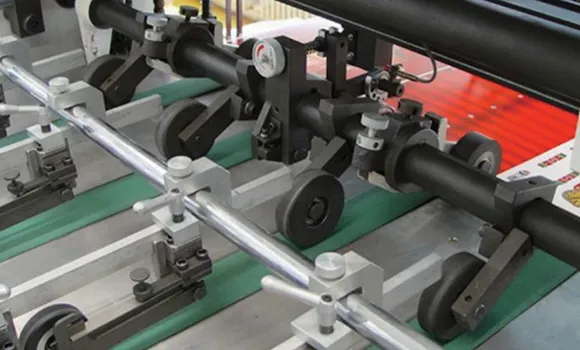

Секция подачи
- Двухфункциональный боковой упор с функцией быстрого переключения между режимами тяги и толкания
- Оснащена механизмом замедления, благодаря которому лист плавнее поступает к передним упорам
- Высокоскоростная муфта для автономной работы основного узла при отборе образцов и настройке формы
- Синхронный ременный привод, не требующий технического обслуживания
- Ультразвуковая система контроля двойного листа (опциональная функция)
- Ручная боковая регулировка стопы бумаги
- Вакуумный насос Becker

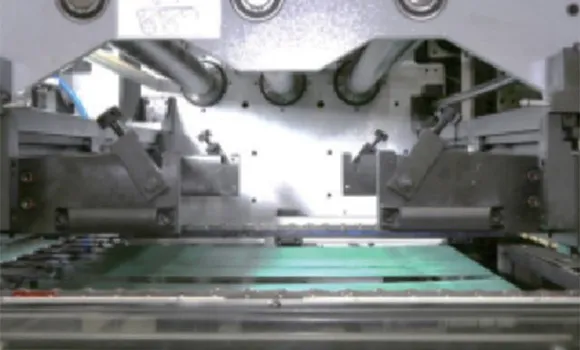

Секция горячего тиснения фольгой
- Компьютерная система управления подачей фольги
- Система подачи фольги с тремя продольными валами и одним поперечным валом
- Внешнее щеточное устройство намотки остатков использованной фольги
- Система управления горячим тиснением голографических изображений (опциональная функция)
- Дополнительная конфигурация: 6 продольных и 2 поперечных вала подачи фольги
- Максимальный диаметр рулона фольги: 250 мм

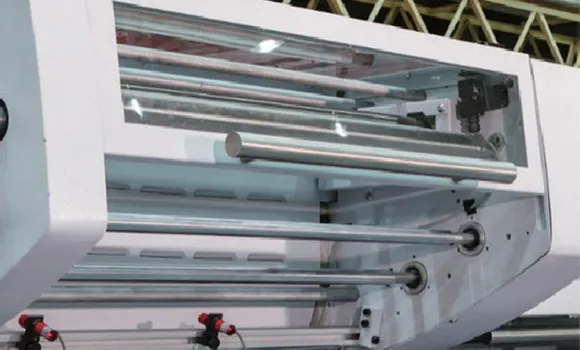

Секция управления поперечной подачей фольги
- Система поперечной подачи фольги
- Система сбора использованной фольги со стороны оператора

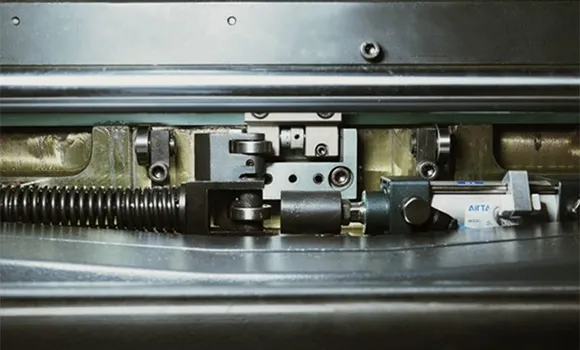

Секция высечки
- Комбинированная плита с системой точной регулировки
- Удлиненный шатун для увеличения времени удержания давления
- Двунаправленная пневматическая система фиксации штанцформы и плиты
- Главная цепь повышенной точности и запатентованный механизм компенсации передних упоров Masterwork
- 20 независимых зон контроля температуры с перепадом температуры ≤ ±5 °C
- Высокоточный прерывистый механизм улучшает передачу движения рабочих узлов машины, снижает уровень вибрации и повышает надежность оборудования
- Сервоавтоматическая система регулировки давления

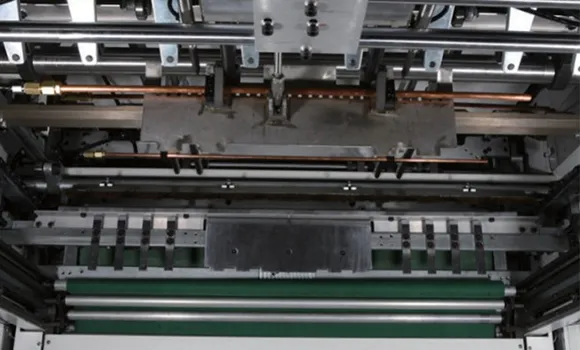

Секция приемки
- Механическая двунаправленная система выравнивания листов
- Пневматическое устройство отбора образцов

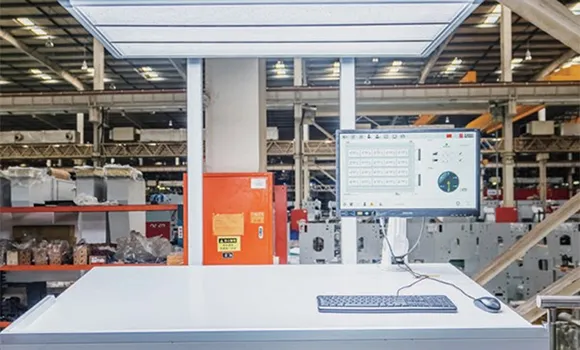

Система управления
- Обновленный интерфейс управления горячим тиснением с регулировкой давления без остановки машины
- Электрический модуль безопасности с уровнем защиты 4 категории
- ПЛК-контроллер Mitsubishi с высокой скоростью вычислений и выполнения операций
- Модульная конструкция системы управления и безопасности для упрощения технического обслуживания
