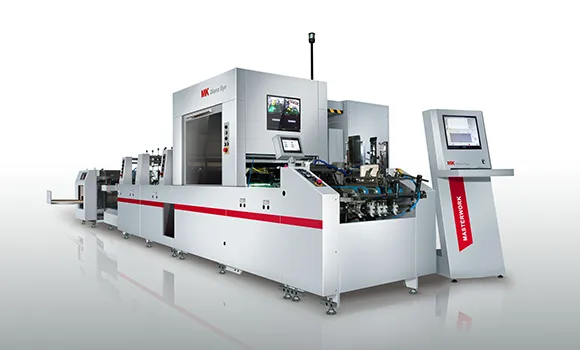

MK Diana Eye 42/55
Инспекционная машина для картонных заготовок (120 000 шт/ч)
Инспекционная машина Masterwork MK Diana Eye 42 - это высокоскоростная система автоматического контроля качества картонных заготовок, предназначенная для инспекции упаковочной продукции премиального сегмента. Оборудование оснащено системой машинного зрения нового поколения Qingmo Vision с многофункциональной архитектурой контроля и стандартной комплектацией на базе 8K-камер, обеспечивающих высокоточную инспекцию печати, декоративных элементов и поверхности упаковки на скорости до 120 000 заготовок в час.
Оборудование разработано для предприятий фармацевтической, табачной и других высокотехнологичных отраслей, где требуется максимально точный и стабильный контроль качества упаковки.
MK Diana Eye 42 поддерживает работу с картоном плотностью 90-650 г/м² и обеспечивает линейную скорость до 300 м/мин при максимальной производительности до 120 000 заготовок в час.
| Параметр | ||
| Подходящий материал | 90-650 г/м² | 90-650 г/м² |
| Макс. линейная скорость | 300 м/мин | 300 м/мин |
| Макс. производительность | 120 000 шт/ч (длина коробки по направлению движения 98 мм) | 120 000 шт/ч (длина коробки по направлению движения 98 мм) |
| Макс. формат листа | 420×350 мм | 550×500 мм |
| Мин. формат листа | 70×70 мм | 90×90 мм |
| Мин. размер обнаруживаемого размер дефекта (точка) | 0.1 мм² (контраст >30) | 0.15 мм² (контраст >30) |
| Мин. размер обнаруживаемого размер дефекта (линия) | 0.2×5 мм (контраст >30) | 0.25×5 мм (контраст >30) |
| Допустимая минимальная цветовая разница (△E) | (△E)>2.5 | (△E)>2.5 |
| Макс. высота стопы самонаклада | 300 мм | 300 мм |
| Макс. высота стопы приемки | 200 мм (с опциональной системой штабелирования готовой продукции) | 200 мм (с опциональной системой штабелирования готовой продукции) |
| Мощность основного двигателя | 7.5 кВт | 7.5 кВт |
| Номинальная мощность | 16 кВт | 16 кВт |
| Полная установленная мощность | 20 кВт | 20 кВт |
| Требования к источнику сжатого воздуха | 0.5-0.7 МПа, ≥0.5 м³/мин | 0.5-0.7 МПа, ≥0.5 м³/мин |
| Габариты | 7472×2735×2025 мм (стандартный самонаклад + каскадная приемка) | 7472×2735×2025 мм (стандартный самонаклад + каскадная приемка) |
| 7970×2735×2025 мм (стандартный самонаклад + штабелирующее устройство с выводом со стороны оператора) | 7970×2735×2025 мм (стандартный самонаклад + штабелирующее устройство с выводом со стороны оператора) | |
| 8000×2735×2025 мм (стандартный самонаклад + приемка для табачных коробок) | ||
| Вес машины | 5.5 тонн (стандартный самонаклад + каскадная приемка) | 6 тонн (стандартный самонаклад + каскадная приемка) |
| 6 т (стандартный самонаклад + штабелирующее устройство с выводом со стороны оператора) | 6.5 т (стандартный самонаклад + штабелирующее устройство с выводом со стороны оператора) | |
| 6 т (стандартный самонаклад + приемка для табачных коробок) | ||
| Характеристики камер | ||
| Камера | Частота сканирования (Модель 1) | Частота сканирования (Модель 2) |
| Цветная 8K-камера | 66 кГц | 66 кГц |
| Высокоскоростная цветная 4K-камера | 40 кГц | 40 кГц |
| Монохромная 8K-камера B/W | 80 кГц | 80 кГц |
| Цветная зональная камера | 60 кГц | 60 кГц |

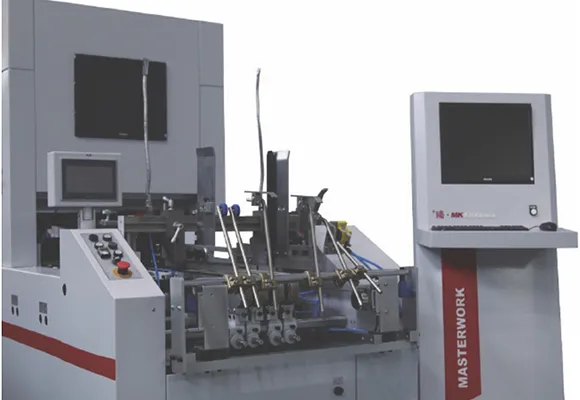

- Вакуумный ремень подачи (опциональная функция)
- 24-дюймовый системный дисплей и цветной сенсорный экран управления
- Подающий нож Masterworks, разработанный по запатентованной технологии
- Система транспортировки с вибрацией и воздушным обдувом
- Ультразвуковая система обнаружения двойного листа

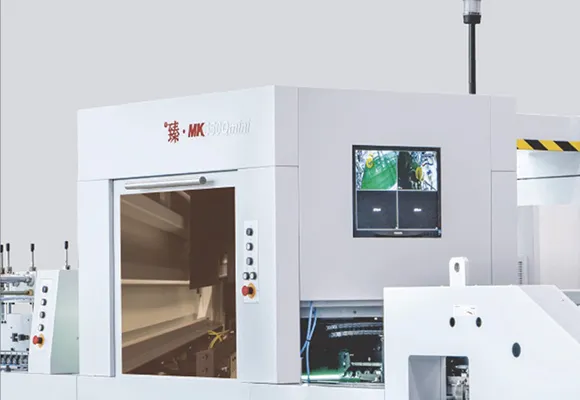

- Инспекционная система Qingmo Vision собственной разработки Masterworks
- Многосекционная аппаратная конфигурация
- Все модели оснащаются 8K-камерами
- Программная регулировка источников освещения
- Гибкая настройка под различные типы продукции
- Устройство выравнивания продукции
- Система всасывания с вентилятором или вакуумным насосом (опциональная функция)

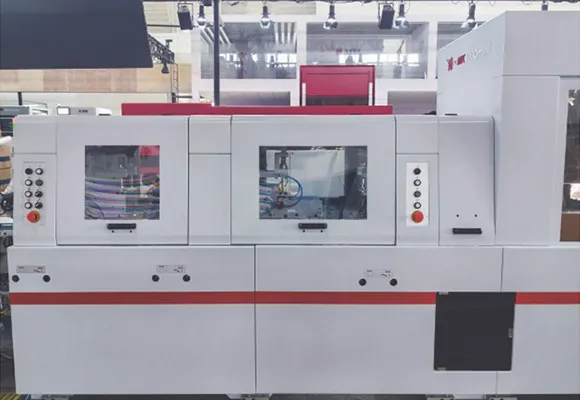

- Плавный канал выброса дефектной продукции
- Механическая или воздушная система выброса (опциональная функция)
- Открытая система регулировки
- Устройство обнаружения замятия бумаги
- Шумопоглощающий защитный кожух

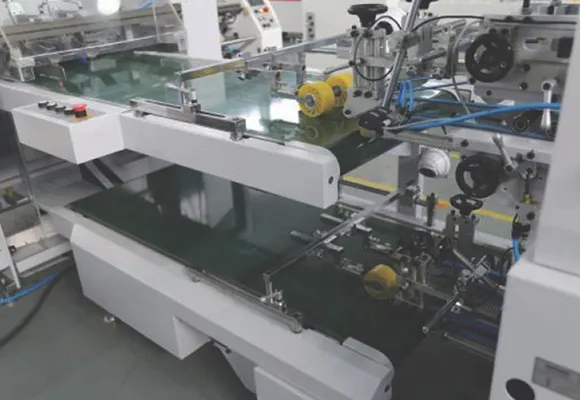

- Приемная платформа с каскадной системой укладки

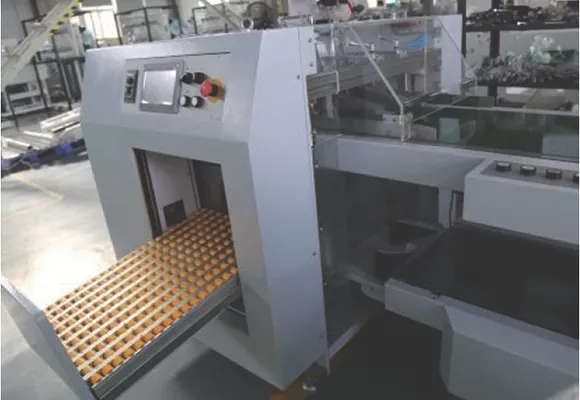

- Удобное подключение штабелирующего устройства с выводом со стороны оператора (опциональная функция)
- Уникальная конструкция прижимного ролика
- Камера мониторинга секции приемки
- Механическое устройство выравнивания и приемки бумаги
- Устройство регулировки формата бумаги
- Механическая система подсчета с игольчатой вставкой листов
- Защитная световая завеса для вывода стопы

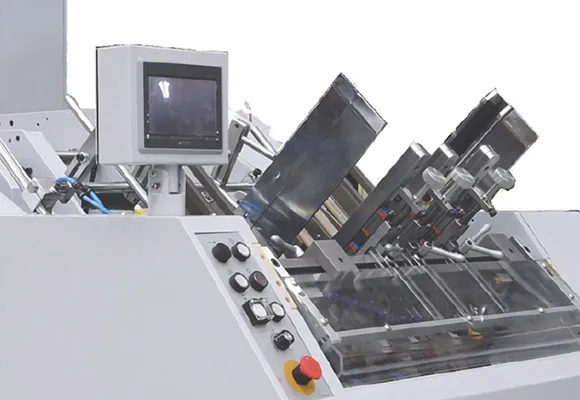

- Данная секция значительно снижает вероятность появления царапин на поверхности продукции
- 24-дюймовый системный дисплей для отслеживания параметров работы, а также встроенный цветной сенсорный экран управления
- Запатентованный подающий нож
- Система транспортировки с вибрацией и воздушным обдувом
- Пневматическое устройство выравнивания и приемки
- Встроенное устройство для регулирования формата бумаги
- Механическая система подсчета с игольчатой вставкой листов
- Защитная световая завеса для вывода стопы
- Привод от серводвигателя
- Инспекционная система Qingmo нового поколения с высокой степенью интеграции - один промышленный IPC-компьютер (промышленный компьютер) управляет пятью камерами
- Стандартная комплектация включает 8K-камеры
- Высокоскоростная обработка изображений без вспомогательных IPC
- Сокращенное время моделирования (более чем на 30% по сравнению со стандартными инспекционными системами)
- Настройка стандартной упаковочной продукции занимает не более 5 минут
- Для обучения системы требуется не более 5 листов брака
- Автоматическое определение зон контроля и создание областей инспекции с использованием технологий глубокого обучения
С ростом требований к качеству упаковочной продукции производители в фармацевтической, табачной и других высокотехнологичных отраслях все чаще сталкиваются с необходимостью максимально точного и стабильного контроля качества. Усложнение процессов производства упаковки премиального уровня и повышение требований к безопасности продукции делают ручную инспекцию недостаточно эффективной для современных производственных задач.
Используя собственные запатентованные технологии и многолетний опыт разработки инспекционного оборудования, компания Masterwork разработала современное решение для высокоточной автоматической инспекции упаковочной продукции. Система поддерживает стабильный контроль качества, высокую производительность и надежную работу даже при интенсивной эксплуатации.
Оборудование также имеет полную сертификацию GS, подтверждающую высокий уровень безопасности, надежности и соответствия современным требованиям промышленного производства.
