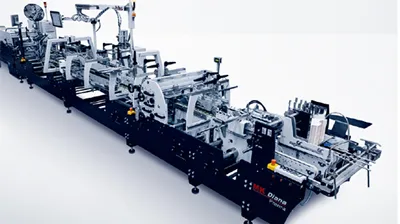

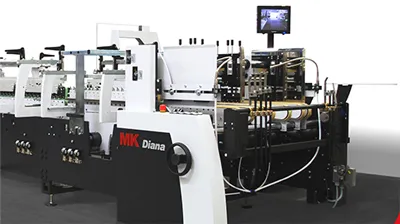

Diana Smart 55/80/115

Фальцевально-склеивающая линия (350 м/мин)

Запросить стоимость

Смотреть видео

Diana Smart 55/80/115 - полностью автоматическая фальцевально-склеивающая машина, разработанная с использованием немецких технологий. Модель сохраняет ключевые преимущества серии Diana: надежность, высокую производительность и удобство эксплуатации.

Модульная архитектура позволяет адаптировать оборудование к различным условиям производственной площадки. Машина доступна в трех форматах - 55/80/115 (в зависимости от ширины), с максимальной шириной материала до 600 мм и скоростью работы до 450 м/мин.

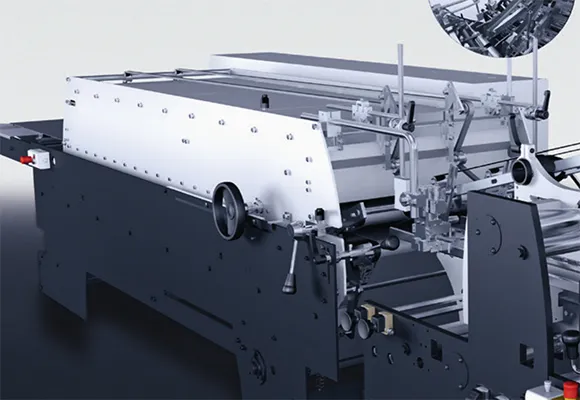

Секция прессования и приемки

• Для моделей 55, 80 и 115 A,B:
• Прижимной ремень шириной 600 мм
• Зона прессования длиной 2,3 м
• Ручная регулировка зон давления
• Мягкие резиновые ремни локального прижима (опциональная функция)
• Для модели 115 C:
• Прижимной ремень шириной 900 мм
• Зона прессования длиной 3 м
• 4 зоны давления с возможностью регулировки
• Мягкие резиновые ремни локального прижима (опциональная функция)

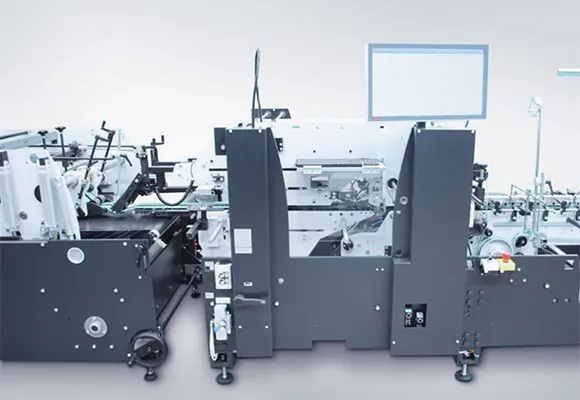

Транспортная секция

• Электронная регулировка скорости
• Линейный модуль выброса (опциональная функция)
• Ручная продольная регулировка верхних и нижних направляющих
• Панель управления с сенсорным экраном
• Оборудована сервоприводами
• Опускание транспортировочных ремней для выброса продукции всех типов и размеров на максимальной скорости

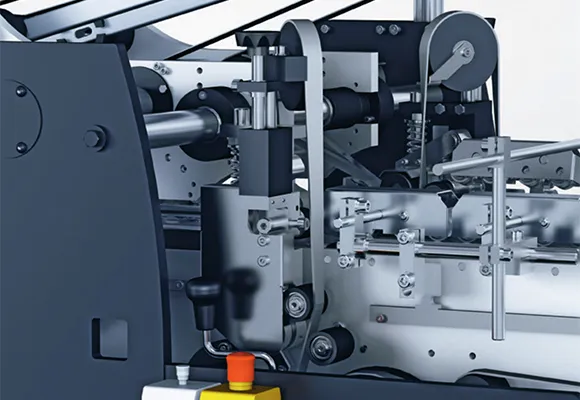

Секция прижима

• Снижает деформацию биговки после складывания
• Ручная регулировка давления с помощь специальных маховиков с операторской и приводной стороны
• Подходит для чувствительных поверхностей картона
• Боковое позиционирование происходит совместно с нижними транспортными направляющими

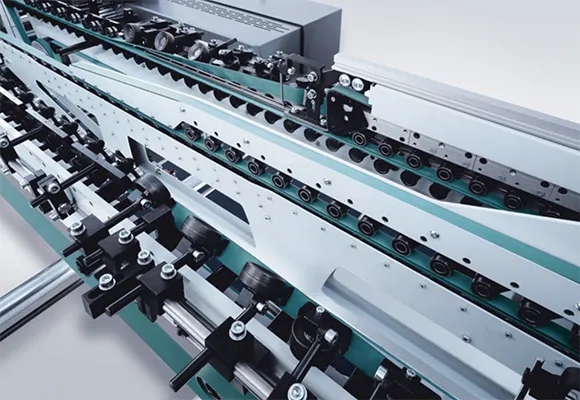

Секция складывания

• Телескопические роликовые валы слева и справа с возможностью их смещения
• Доступно складывание «слева направо» или «справа налево»
• Откидной нижний центральный транспортер (опциональная функция)
• Съемный или откидной верхний центральный транспортер (опциональная функция)
• Заниженные боковые рамы для удобного доступа
• Возможность ременного складывания для коробок с открытой шириной от 45 мм (опциональная функция)

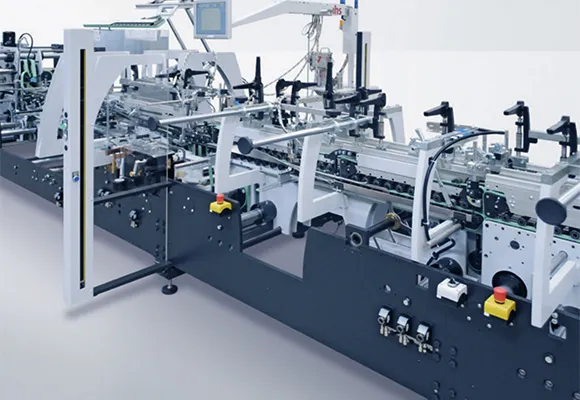

Модуль Combimodule

• 3 нижних и 5 верхних транспортных направляющих
• Обработка коробок с 4- и 6-точечной склейкой
• Быстрая настройка устройства для обработки коробок с автоматически сложенным дном
• Первый вал обратного складывания расположен в префолдере, а второй вал расположен в модуле Combimodule
• Световые защитные барьеры не ограничивают доступ оператора основным рабочим узлам при обслуживании

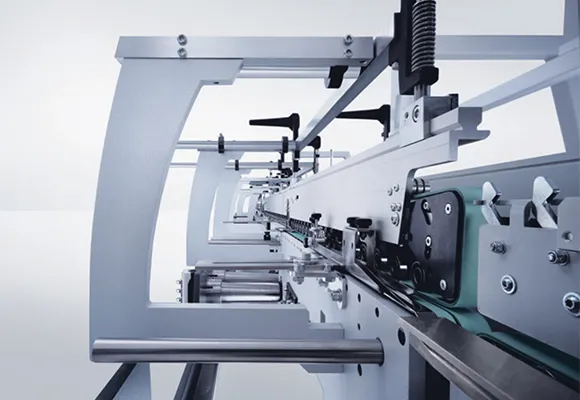

Модуль предварительного складывания (префолдер)

• Низкие боковые рамы для легкого доступа к основным компонентам оборудования
• Нижние транспортеры с правой и левой стороны
• Один верхний роликовый вал справа и два верхних роликовых вала слева
• Короткий верхний транспортер со стороны привода (опциональная функция)
• Ременное складывание со стороны привода
• Устройство для коробок с автоматически сложенным дном (опциональная функция)

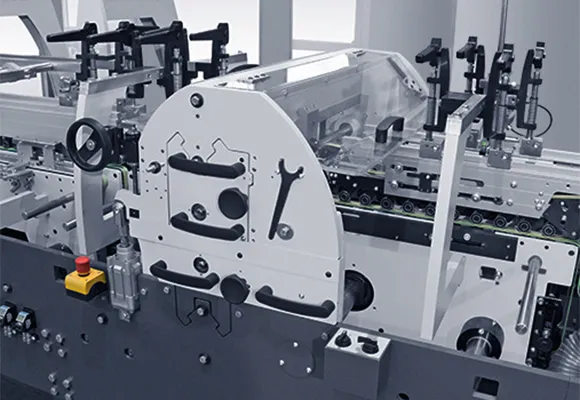

Модуль Diana Braille

• Инструмент для тиснения шрифтом Брайля может позиционироваться по всей рабочей ширине
• Возможность одновременного использования нескольких инструментов
• Высокая производительность благодаря оптимальному количеству зон тиснения на металлическом листе
• Инструменты для нанесения шрифта Брайля могут настраиваться вне машины
• Точная транспортировка коробок в зоне тиснения
• Системный контроль качества тиснения
• Длина модуля менее 1400 мм независимо от количества инструментов Брайля

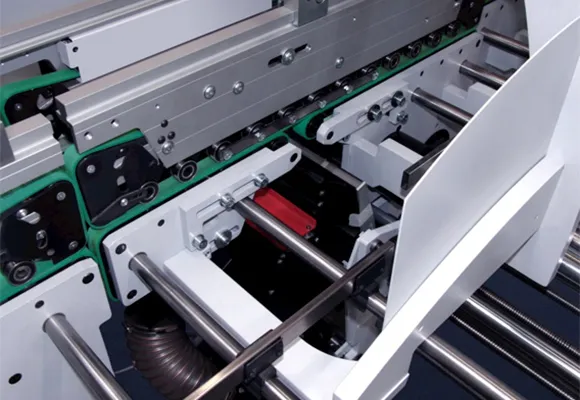

Модуль Diana Inspection Control

• 100% контроль печатного изображения
• Контроль отдельных заданных зон с различным разрешением
• Возможность сохранения настроек для повторных заказов
• Сравнение изображения с PDF-файлом предпечатной подготовки
• Автоматический выброс дефектных и перекошенных коробок
• Автоматическое формирование отчетов
• Надежная транспортировка коробок с низким энергопотреблением

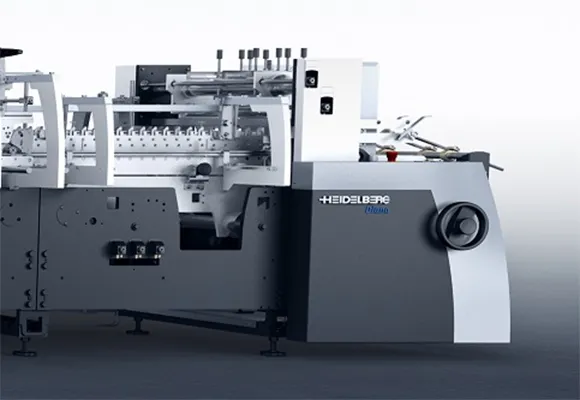

Самонаклад с модулем выравнивания заготовок

• Короткое время переналадки менее чем за 60 секунд без демонтажа вала
• Фрикционный самонаклад с регулируемыми ременными направляющими
• Индивидуальный привод для контроля скорости
• Транспортные направляющие регулируются по длине
• Вакуумный самонаклад (опциональная функция)
• Выравнивание может выполняться как по левому, так и по правому краю
• Линейное выравнивание регулируется по бокам для обхода оконных вырезов
• Верхний/нижний центральный транспортер (опциональная функция)

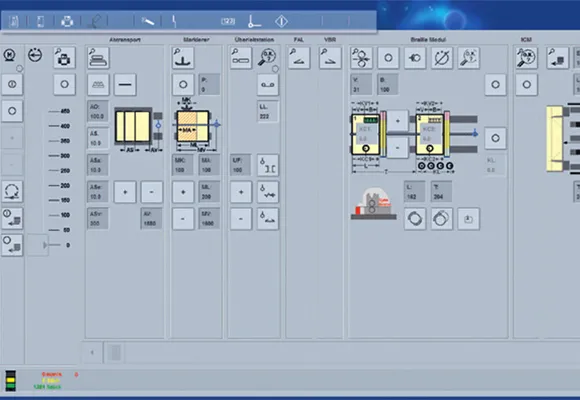

Автоматизированный интерфейс оборудования

• Сенсорный экран управления с простым и интуитивно понятным интерфейсом
• Функция SmartSet positioning - сохранение настроек для повторных заказов (опциональная функция)
• Функция DigiSet - автоматический расчет параметров позиционирования направляющих с возможностью сохранения настроек
• Функция AutoSet - автоматическое позиционирование направляющих на основе конфигурации заготовки
• Система камер для контроля трансферной секции (опциональная функция)

Модуль Diana Feeder

• Непрерывная предварительная подача
• Постоянная высота стопы в самонакладе
• Гарантирует высокую надежность производственного процесса
• Поддерживает специализированные функции для создания высокоскоростного производства

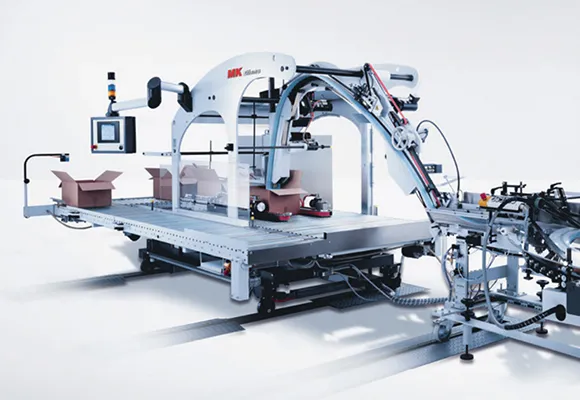

Модуль Diana Packer

• Полностью автоматическая упаковка в транспортные короба
• Упаковка по линиям биговки или клапанам закрытия
• До 5 рядов в одном слое и до 5 слоев в одном коробе
• Производительность до 200 000 коробок в час
• Предварительный расчет параметров настройки для сокращения времени переналадки
• Автоматизированная система контроля параметров коробов (опциональная функция)
